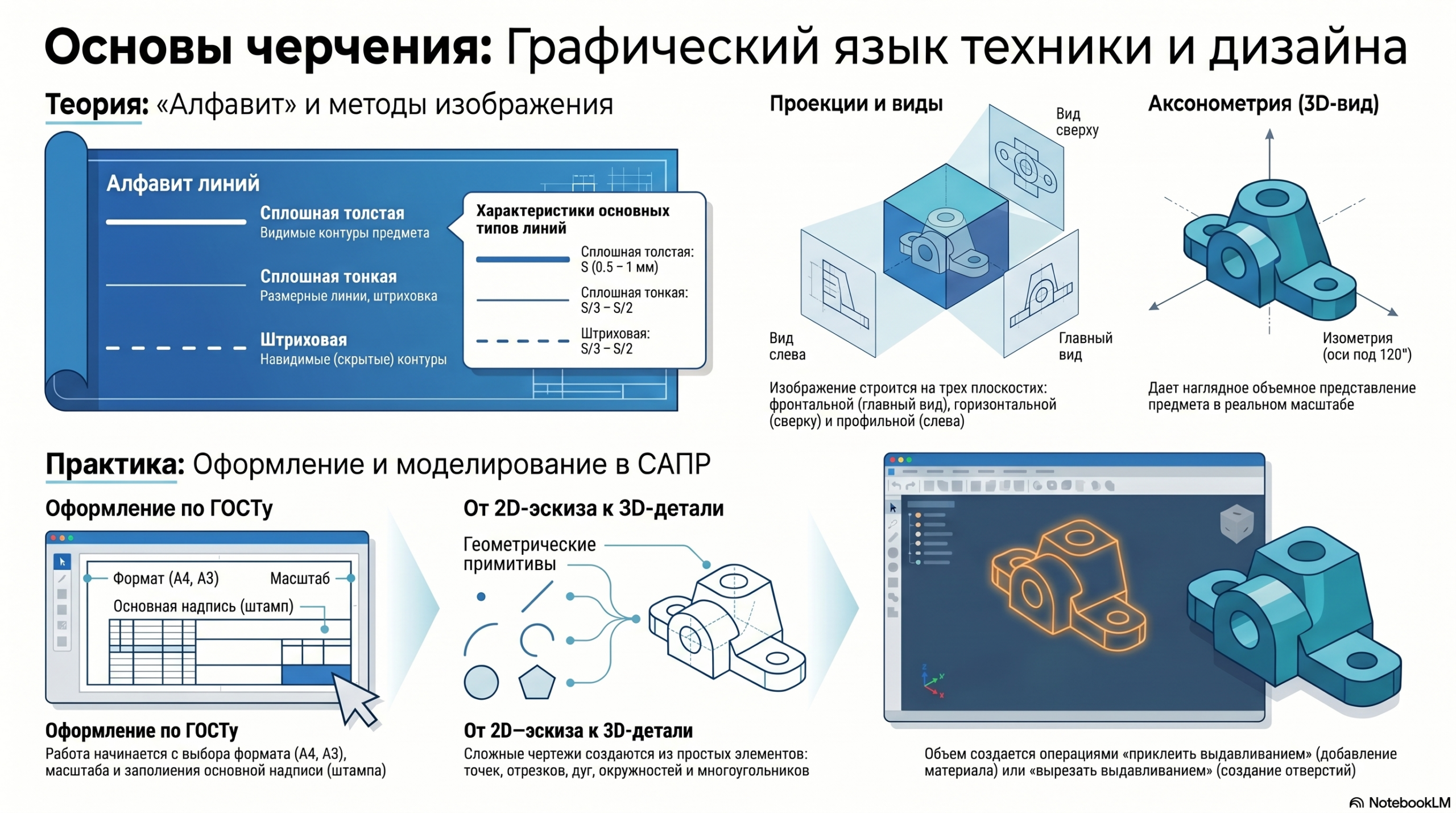

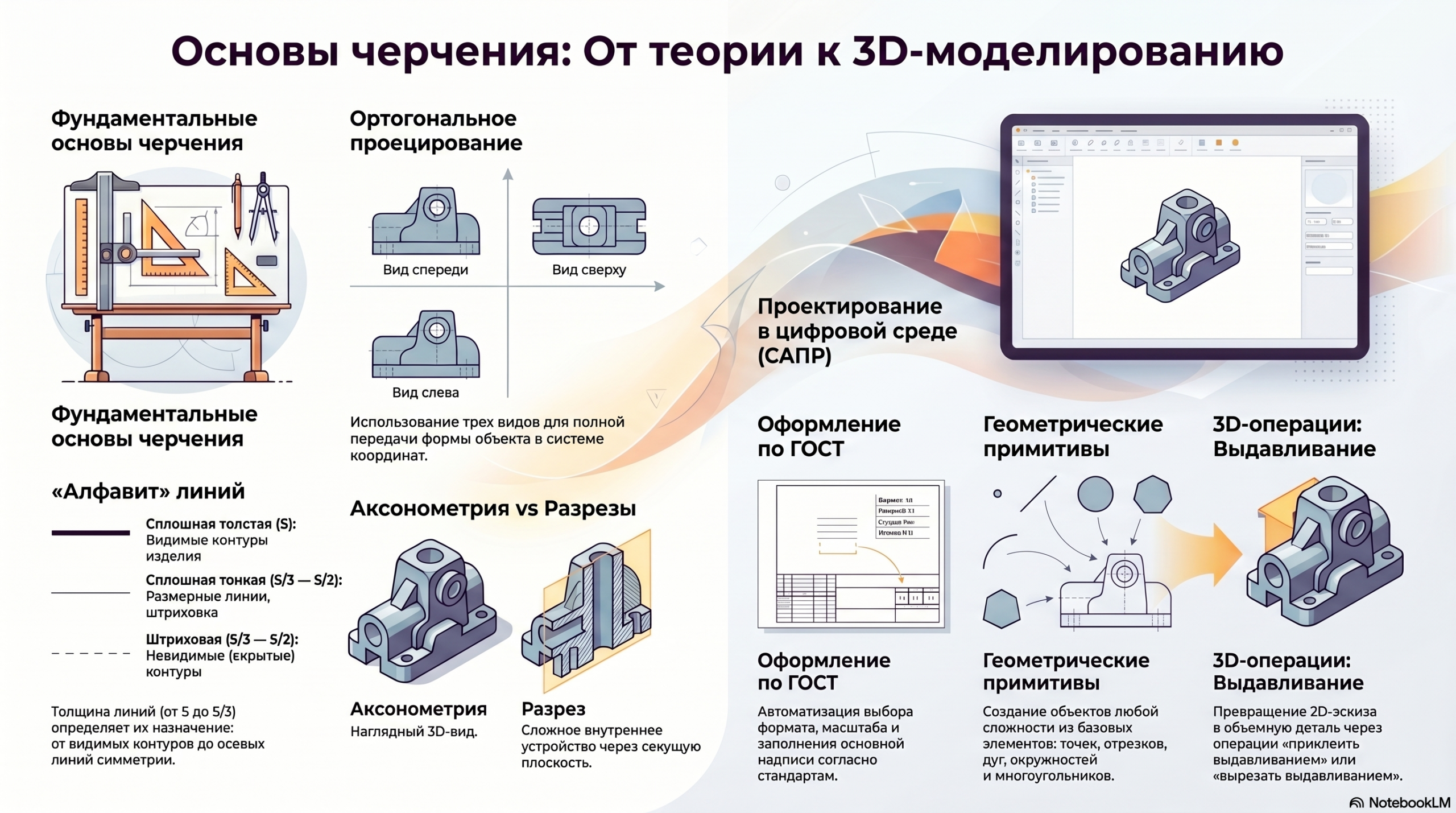

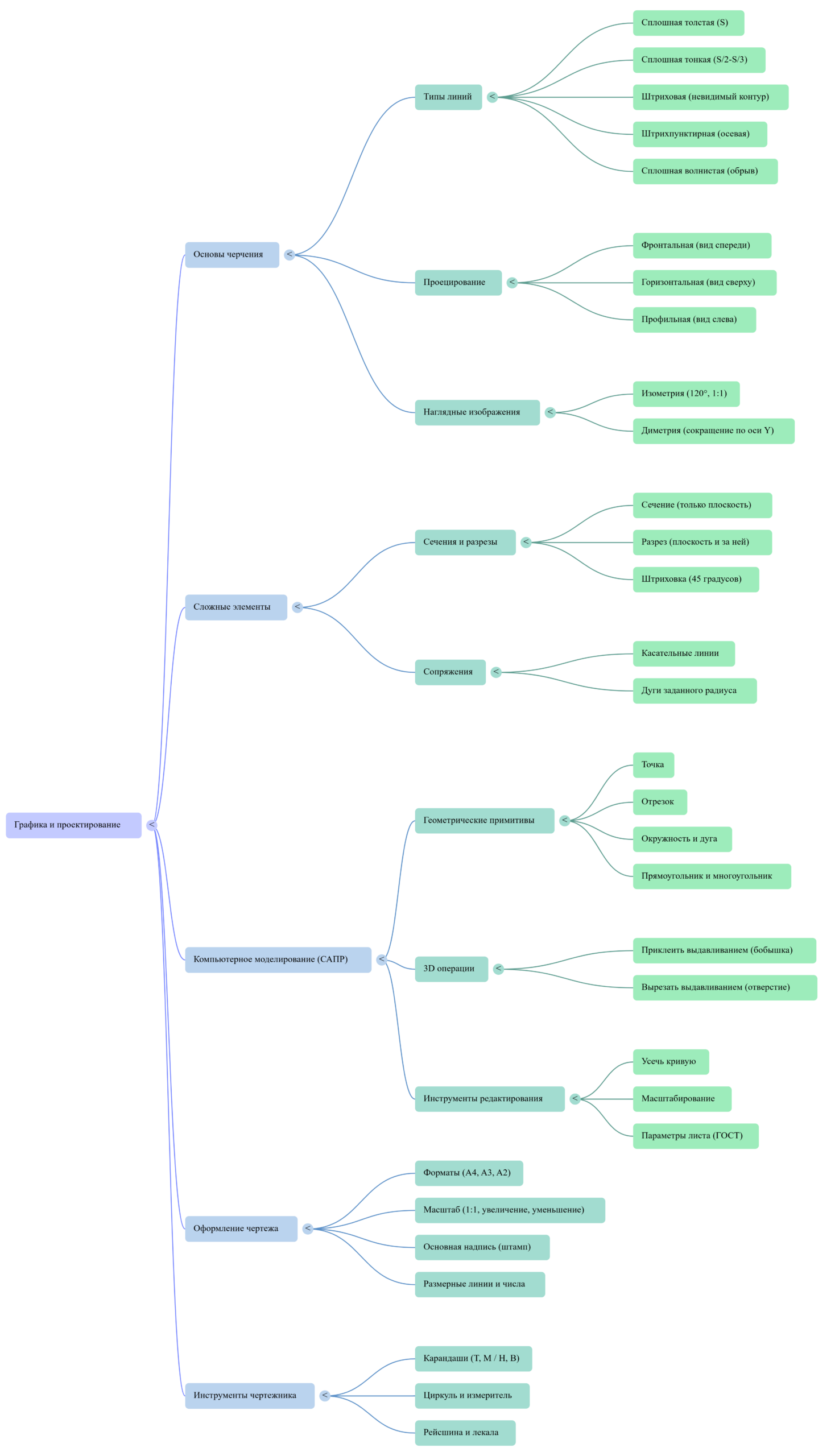

Это основа любого чертежа. Предмет помещается в систему взаимно перпендикулярных плоскостей (как в угол комнаты), и на каждую стену падает его «тень» (проекция).
Обычно используют три основные плоскости:
Фронтальная (Вид спереди): Главный вид. Несет больше всего информации о форме объекта.
Горизонтальная (Вид сверху): Располагается строго под главным видом.
Профильная (Вид слева): Располагается строго справа от главного вида.
Важно: Все три вида жестко связаны между собой проекционными связями. Размеры ширины, высоты и глубины на разных видах должны идеально совпадать.
Если ортогональные виды (спереди, сверху, сбоку) бывают непонятны неспециалисту, то для наглядности используют аксонометрию — объемное изображение предмета по осям $X, Y, Z$.
Изометрия: Все три оси $X, Y, Z$ расположены под углом $120^\circ$ друг к другу. Размеры по всем осям откладываются в реальном масштабе (1:1). Это самый популярный и визуально гармоничный вид 3D-чертежа.
Диметрия: Оси расположены под другими углами. По оси $Y$ (глубина) размеры обычно сокращаются в два раза для большей реалистичности.
Когда деталь имеет сложное внутреннее устройство (отверстия, пустоты, шестеренки), одних штриховых линий невидимого контура недостаточно — чертеж станет нечитаемым.
Сечение: Мысленно рассекаем деталь плоскостью. На чертеже показываем только то, что попало непосредственно в секущую плоскость. Заштриховывается тонкими диагональными линиями под углом $45^\circ$.
Разрез: То же самое, но мы показываем не только то, что попало в плоскость, но и всё, что находится за ней. Разрезы бывают фронтальными, горизонтальными и профильными (в зависимости от того, параллельно какому виду мы "режем").
Даже в эпоху САПР (CAD-программ, таких как AutoCAD или Компас-3D), понимание ручного черчения необходимо:
Карандаши: Твердые ($T, 2T$ или $H, 2H$) для тонких линий построения; мягкие ($М$ или $B$) для обводки.
Рейсшина или готовальня: Для проведения параллельных линий.
Циркуль и измеритель: Для окружностей и точного переноса размеров.
Лекала (французские кривые): Для вычерчивания плавных кривых линий, которые нельзя провести циркулем (эллипсы, параболы).
Масштабная линейка: Для удобного пересчета масштабов (например, 1:10, 1:50).
Художникам, концепт-артистам и иллюстраторам основы черчения (особенно начертательная геометрия) дают пространственное мышление. Вы научитесь:
Строить сложные объекты (машины, оружие, архитектуру) в любых ракурсах и сложных перспективах.
Врезать одни геометрические формы в другие (например, как цилиндрическая башня соединяется с двускатной крышей замка).
Грамотно проектировать собственные миры перед тем, как рисовать их "от руки".
Ключевые принципы:
Круговой обзор: В отличие от рисунка или картины, скульптура существует в реальном трехмерном пространстве. Она должна быть композиционно и пластически выверена со всех 360 градусов — силуэт должен "работать" и быть выразительным с любого ракурса.
Конструкция и каркасность: Понимание внутреннего стержня формы. Любая сложная или динамичная скульптура требует надежной физической опоры (металлического или деревянного каркаса). Это учит базовой биомеханике, инженерии и пониманию центра тяжести.
Чувство массы: Если в рисунке объем — это иллюзия, созданная светотенью, то в скульптуре масса реальна. Ученик учится мыслить массами: он буквально строит форму руками, прибавляя куски материала (лепка) или отсекая лишнее (резьба).
Осязаемость и фактура: Использование поверхности материала для передачи свойств объекта (гладкость кожи, жесткость складок ткани, грубость камня).
Эволюция учебного цикла (скульптура):
5 класс (Основы объема и рельеф): Плавный переход от плоскости к 3D.
Лепка простых геометрических тел и натюрмортов (овощи, фрукты) с натуры.
Освоение рельефа (барельеф) — создание объемной "картины" на плоскости, чтобы понять разницу между планами.
Простая анималистика (животные) крупными массами, без ухода в мелкие детали.
6–7 классы (Архитектоника и орнамент): Усложнение структур и работа с симметрией.
Копирование гипсовых архитектурных деталей и растительных орнаментов (листья, розетки).
Лепка сложных предметов быта.
Введение в детализацию человека: лепка частей лица Давида (нос, губы, глаз, ухо) сначала в рельефе, затем в круглом объеме.
8–9 классы (Анатомия и портрет): Глубокое изучение конструкции головы.
Лепка черепа (понимание костной основы) и экорше (мышечной структуры).
Аналитическая лепка «обрубовки» головы.
Создание скульптурного портрета: копирование классических античных масок и гипсовых голов, изучение пропорций лицевого угла.
Ключевые принципы:
Целостность и подчиненность: Картина должна читаться как единое целое. Все второстепенные детали, фоны и персонажи строго подчиняются главному сюжету и не "разваливают" формат.
Смысловой (композиционный) центр: Главный элемент картины, куда в первую очередь падает взгляд зрителя. Он выделяется тоном, цветом, контрастом или направляющими линиями.
Равновесие: Баланс масс, пятен и цвета на плоскости листа (симметричный или асимметричный), при котором ни одна из частей картины не визуально не "перевешивает" другую.
Ритм и динамика/статика: Использование чередования элементов (фигур, цветовых пятен, света и тени) для создания ощущения движения (динамика) или абсолютного покоя (статика).
I курс (Формализм и плоскость): Изучение базовых законов композиции (ритм, симметрия/асимметрия, статика/динамика, контраст и нюанс). Работа с абстрактными тональными пятнами, силуэтами и простыми геометрическими формами.
II–III курсы (Пространство и сюжет): Переход от плоского пятна к иллюзии пространства (многоплановость, кулисная перспектива). Введение фигуры человека в среду (интерьер, городской или природный пейзаж).
IV-V курсы (Многофигурная картина и психологизм): Разработка сложных многофигурных сцен с ярко выраженным смысловым и психологическим конфликтом (историческая, мифологическая или жанровая тема). Глубокая проработка характеров, жестов и пластики персонажей.
Ключевые принципы:
От общего к частному: Начинаем с крупных масс и компоновки, затем переходим к деталям, а в конце — снова обобщаем рисунок для целостности.
Конструктивность: Рисуем форму «насквозь», разбивая сложные объекты на простые геометрические тела (куб, цилиндр, шар).
Точность пропорций: Постоянно измеряем и сравниваем размеры деталей между собой и с целым объектом.
Перспектива: Применяем линейную (сокращение к точкам схода) и воздушную (размытие дальнего плана) перспективу для передачи глубины.
Лепка объема светотенью: Создаем 3D-эффект за счет строгой градации: блик, свет, полутень, собственная тень, рефлекс и падающая тень.
Культура штриха: Кладем штрих строго по форме предмета (по кругу, по плоскости), отказываясь от простого закрашивания или растушевки.
Эволюция учебного цикла (Рисунок):
I курс (База): Постановка глаза и руки. Развитие пространственного мышления и освоение культуры штриха. Линейно-конструктивное построение насквозь каркасов простых геометрических тел и несложных натюрмортов. Изучение тональных отношений и лепка базовых объемов строгой светотенью (например, классические задания «Гипсовые геометрические тела» или «Сближенные тона / Белое на белом»).
II–III курсы (Архитектоника): Анализ сложных форм и их внутреннего строения. Построение архитектурных деталей (орнаменты, розетки, капители) и сложных предметов быта. Глубокая тональная проработка и передача материальности объектов исключительно графическими средствами: матовый гипс, мягкая драпировка, бликующее стекло. Введение в структурную базу человека (рисунок гипсового черепа, экорше Гудона).
IV-V курсы (Анатомия и пластика): Переход к изображению человека. Аналитический рисунок классических гипсовых голов (Антиной, Сократ, Давид) и штудия деталей лица. Рисунок живого портрета с натуры (включая руки), зарисовки стоп и кистей. Вершина цикла — длительный рисунок полной фигуры человека (обнаженной и одетой) в пространстве с учетом сложных ракурсов и законов перспективы.
Ключевые принципы:
Синтез дисциплин: Живопись неразрывно связана с академическим рисунком, композицией и историей искусств. Цвет, тон и линия работают как единый комплекс.
Научный подход: Базируется на законах физики света, оптики и строгой колористике (симультанный контраст, валёры, тепло-холодность).
Дедуктивный метод: Работа ведется строго от общего к частному (фор-эскиз $\rightarrow$ картон $\rightarrow$ нашлепок $\rightarrow$ большой холст).
Технологичность: Обязательное освоение специфики масла (глубина, лессировки), темперы (строгая дисциплина мазка, декоративность) и акрила (скорость, универсальность).
Loading Viewer...
Эволюция учебного цикла:
I курс (База): Постановка глаза. Решение объемно-пространственных задач на простых натюрмортах. Изучение тонких цветовых вибраций (напр., задание «Красный натюрморт»).
II–III курсы (Архитектоника): Понимание внутреннего строения предметов и лепка объема цветом. Работа со сложными фактурами (бликующее стекло, металл, дерево).
IV-V курсы (Анатомия): Переход к изображению человека. Живопись гипсовых слепков, портретов с натуры и фигур в сложном пространстве.
